HighGainDistortionを作った話

今回はTwitterでもちょいちょい上げているハイゲインな歪な奴が完成したので一応記事にしておきます。
f:id:gsmcustomeffects:20160403000336j:plain
回路構成は

  • 入力バッファー
  • 非反転増幅
  • 反転増幅
  • ハードクリップ
  • 反転増幅+ソフトクリップ
  • トーン回路
  • ノッチフィルター
  • 出力バッファー

な感じになってます。

コントロールはGain、Volume、Treble,Middle,Bassって感じです。

基本的に新規性はないですけどそれっぽく組んだらまあまともな音になったよ的な感じです。

実際こだわった点はボード設計と基板の固定方法ですかね

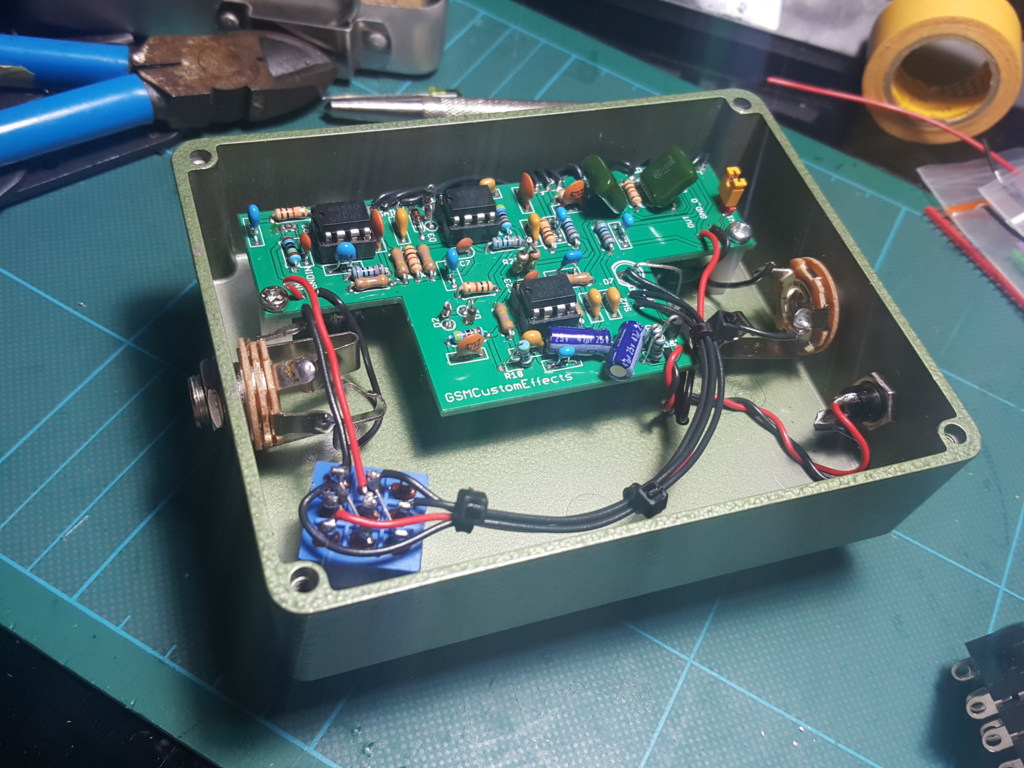

中身はちょいと製品チックにつくってみた感じです(どうカッコいいでしょ!!?
f:id:gsmcustomeffects:20160403000505j:plain

今後の目標

次回は入出力ジャックとかDCジャックとかオンボードにして極力ワイヤリング避けた設計でもしてみたいと思います。(誰得?→俺得

めざせ効率アップw


んでんでんで~
出来ればコストダウンもしたいね(死にそう


ではさらばじゃ!
